Дальномеры — это приборы для установления расстояния между объектами. Приборы применяются геодезистами и повышения резкости фотографий, а также в системах бомбометания и прицельных приспособлениях. Принцип работы заключается в измерении времени, затрачиваемого сигналом на прохождение расстояния до определённого объекта и в обратную сторону. Скорость, с которой распространяется сигнал, в частности звук или свет, известна по умолчанию. Есть пассивные дальномеры, которые работают по принципу вычисления высоты равнобедренных треугольников, которые противолежат острым углам. Исследователь имеет одну постоянную величину и переменную, которую надо измерить.

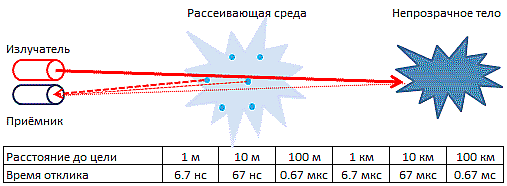

Принцип работы лазерных дальномеров Принцип работы лазерных дальномеров

Наиболее распространены цифровые лазерные дальномеры с разным уровнем мощности. Дальность действия прибора определяется яркостью излучателя и может варьироваться в пределах 20 – 150 метров. Устройство может измерять расстояние до конкретных точек, от которых отражается тончайший лазерный пучок. Это особенно актуально при получении детальной информации о расстоянии до объектов с рельефной поверхностью, таких как скалы. Есть более мощные приборы, способные измерять расстояние на несколько сотен метров, которые надо обязательно закреплять на штатив, поскольку малейшая дрожь рук приведёт к увеличению погрешности и получению неточных данных. Есть ряд факторов, также влияющих на точность проводимых измерений:

  1. Потеря чувствительности при ярком солнце.
  2. Увеличение погрешности во время тумана.

Принцип работы ультразвуковых приборов

Ультразвуковые дальномеры оснащаются передатчиком, испускающим импульс на частоте 40 кГц. Происходит распространение звуковых волн, которые достигая объекта, отражаются от него. Специальный приёмник улавливает отражённый сигнал, микроконтроллер определяет время задержки, которое прошло с момента отправки сигнала и до получения отражённого звука.

Внимание! Солнечный свет, а также цвет материала, из которого сделана поверхность исследуемого объекта, никак не влияют на точность показаний прибора.

Проблемы при исследовании возникают, если поверхность сделана из мягкого материала, например, шерсти, ткани.

Особенности лазерных цифровых дальномеров

Если нужно измерить расстояние в пределах 0 – 120 метров, то покупают лазерные приборы RangeLiner DAL-120C. Погрешность устройства всего 2 мм при разрешении 1 мм. Прибор оснащён лазером второго класса, мощность которого составляет 1 мВт при длине волн 635 нм. Характерно, что можно проводить измерения не только от задней, но и от передней стенки прибора. Допускается проведение разовых и серийных исследований, последние актуальны, когда речь идёт о поверхностях с разой удалённостью от точки отправления сигнала.

Особенности ультразвуковых цифровых дальномеров

Меньший диапазон измерений ультразвуковых устройств, таких как RangeLiner RMU-20, способных определить расстояние в диапазоне 3 – 18 метров при погрешности 0.5% с разрешением 5 мм. Характерная особенность устройства заключается в возможности измерять высоту кабельных линий с шестью проводами одновременно. Аппарат работает с британской и метрической системой. Функционал позволяет в автоматическом режиме компенсировать температуру для повышения точности измерений. Предусмотрен механизм энергосбережения, заключающийся в автоматическом отключении устройства в случае двухминутного бездействия. Предусмотрена подсветка дисплея, упрощающая считывание результата в условиях недостаточной видимости. Управление осуществляется клавиатурой, позволяющей задавать нужные параметры для проведения исследований.

Применяя дальномеры всех типов, надо следовать ряду рекомендаций:

  • исключить факторы, которые негативно влияют на точность работы устройства;
  • выполнить калибровку аппарата после длительного простоя;
  • предотвратить возникновение вибраций при проведении исследований.

Правильный выбор и учёт всех особенностей прибора позволит оперативно проводить нужные измерения и получать данные с минимальными отклонениями.
